簡介

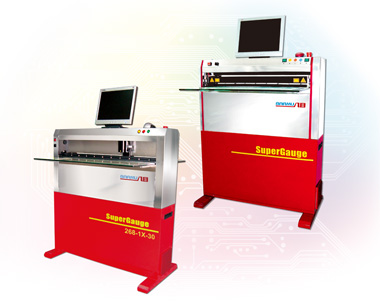

SuperGauge超級尺是八目科技自行研發之單軸2D超精密量測機。專門設計用來解決PCB生產時板子與底片的漲縮問題,具有測量 / 分析 / 補償 / 校正 底片與板子的對位孔距,工作底片的線寬線距等等。

獨創校正分析功能 ,能精確分析 繪片機 / 鑽孔機 精度並自動以圖表顯示,方便用戶製程標準化的控制與管理。

SuperGauget超級尺量測方式電腦自動量測,精心設計真空吸平底片及三段緩衝壓平板子功能,能達到精準量測卻不會刮傷底片/板子的效果。SuperGauge備有溫度/濕度偵測記錄功能,並可依據溫度變化自動補償光學尺精度,完全解決環境溫度變化的機台誤差問題,在任何工作環境下都能安裝使用。


功能特性
  • GaugeR&R(再生性及再線性測試結果小於30%
  • 固定焦距固定倍率設計
  • 特殊防震防變型結構設計
  • 整機隨環境溫度變化自動精度補償
  • 多國語言操作介面
  • 絕對精度+/- 2um
  • 強大影像擷取技術及數學運算分析功能
  • 奈米級壓電馬達傳動結構
  • 三段壓力及真空吸平功能
  • 即時溫/溼度環境監控


三段置壓板子
真空吸平底片
特殊外型防震設計
靶距量測功能
線寬線距量測功能
環境溫溼度監控功能
