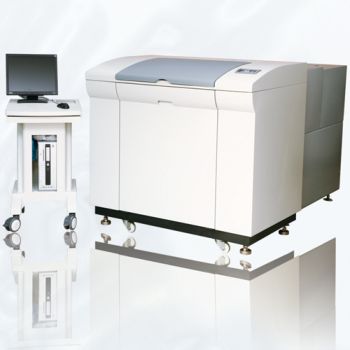

雷射繪圖機WD8008型 特點
  • 專為多層線路板製版設計。
  • 1mil 線寬、 1mil 線距均勻一致。線條光滑。三種精度任意切換。
  • 採用進口原裝精密控制部件組裝。
  • 具有鐳射自動控制系統,確保線寬一致性。
  • 具有硬體非線性誤差修正功能。
  • 具有 20 張菲林自動上、下片功能。可多幅面上片。
  • 可同世界上最先進的光繪機相媲美。

雷射繪圖機WD8008型 規格
幅面 760mm*610mm ( 30*24英吋)
底片規格 0.17 ± 0.01mm
成像方式 外滾筒式單向十六路並行掃描成像
精度 4000dpi / 8000dpi / 12000dpi  (三種精度切換)
成像時間 8 / 16 / 24 min
重複精度 小於 ± 0.005mm
上片方式

全自動上、下片 , 一次可以裝 20 張膠片

外形尺寸 1350mm * 860mm * 1350mm
重量 約 470kg
電源 220V±5% , 50Hz, 4A
安裝環境 溫度: 15 ℃ ~ 25 ℃ 、濕度: 40~80% ( + 20 ℃ 時)、接地電 阻不大於 4 Ω
